シャフト・ピンの円筒仕上げ研削後に発生する「目に見えない熱損傷」を、非破壊・全数・インラインで検出する。
トランスミッションシャフト、ピストンピン、高精度ローラーなどの円筒形状は、渦流探傷（ET）による外径全周走査と最も相性が良い部品カテゴリです。IATF16949やNADCAP基準が求めるゼロディフェクト（欠陥ゼロ）に対応するために、従来の硝酸腐食法（ナイタルエッチング）による抜き取り検査では、確実な品質保証が困難です。ローマンは、環境負荷が高く自動化できないエッチング検査からの脱却を提案します。当社の渦流探傷（ET）なら、生産ラインに組み込んだまま、非破壊・非接触・ミリ秒単位で100%全数検査が可能です。
このページは誰向けか
- シャフト・ピン類の円筒研削後に研削焼けが発生していないか全数確認したい
- 小径ピン〜長尺シャフトまで、形状を問わず全数インラインで対応したい
- 研削焼けときずを同一工程で同時に検出したい
大量のピン・ニードルローラーに対する浸漬・中和・防錆といったハンドリング負荷の削減や、国際品質規格（AMS2649/ISO 14104）対応、渦流探傷へのインライン自動化リプレイス計画については、特化ページ『ナイタルエッチングの代替検査 — 渦流探傷による非破壊・全数インライン化』で詳しく技術解説しています。
- [1] シャフト・ピンと研削焼けの関係
- [2] 研削焼けが引き起こす致命的な問題
- [3] 対象となる主な部品と形状特性
- [4] 渦流探傷による解決と検査方式
- [5] 研削焼け検査手法の徹底比較
- [6] シャフト・ピン検査でローマン製品が選ばれる理由
- [7] よくある質問（FAQ）
シャフト・ピンと研削焼けの関係
トランスミッションシャフト、ドライブシャフト、ピストンピン、各種精密ローラーなどの高強度部品は、浸炭焼入れや高周波焼入れ等の熱処理を経た後、外径の寸法精度を出すために円筒研削やセンタレス研削で最終仕上げされます。しかし、熱処理鋼は硬度が高く研削抵抗が大きいため、以下の要因によって加工表面に局所的な摩擦熱が発生し、研削焼けが生じます。
- 砥石の切れ味低下・目詰まり（ドレッシングサイクルの不適合）
- 過度な切り込み量や送り速度による過負荷加工
- 研削液（クーラント）の供給不足、ノズルの位置ズレによる冷却不足
- 段差部、R部、スプライン端部などの形状変化点への熱集中
これにより、表面からわずか数十〜数百μmの極めて浅い表層組織に、硬度低下を伴う「戻り層（軟化層）」や、再焼入れによる「局部硬化層」が発生します。これが研削焼け（グラインディング・バーン）です。研削後のワーク表面は一見きれいに仕上がっているため、通常の目視検査や寸法測定器を完全にすり抜けて市場に流出するリスクを孕んでいます。
研削焼けが引き起こす致命的な問題
ねじり・曲げ疲労強度の低下
熱変化に伴い引張残留応力が発生。繰り返し荷重がかかる回転シャフトの早期破断を誘発します。
ジャーナル・軸受部の早期摩耗
軟化層の硬度低下により、滑り軸受・転がり軸受との接触面が異常摩耗し、ガタツキや焼付きを引き起こします。
形状変化点からのクラック発生
スプライン端や段付き部の応力集中箇所に焼けが生じると、加工時または初期負荷時に微細な研削割れへと直結します。
対象となる主な部品と形状特性

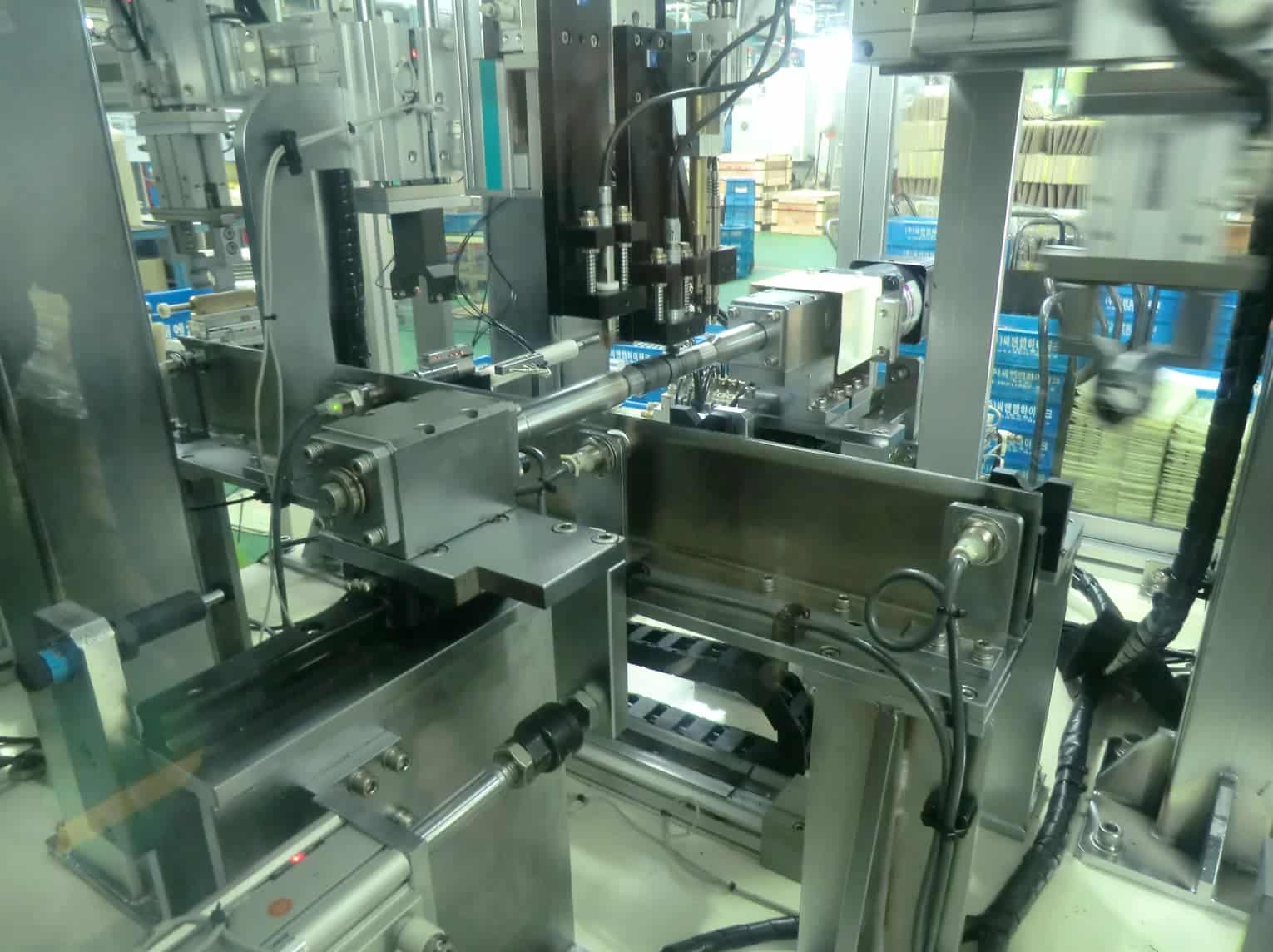

ドライブシャフトの渦流探傷（ET）自動化システム
自動車の重要保安部品であるドライブシャフト外径の研削焼け・クラックを、搬送ライン内で全自動走査するインライン事例です。実際のラインレイアウトと探傷波形を詳しく掲載しています。
シャフトやピンといった円筒形のワークは、検査対象面が一定の幾何学的形状を保っているため、プローブとの距離（リフトオフ）を一定に保ちやすく、渦流探傷において最も安定したノイズレスな高感度探傷が可能な形状です。複雑な多軸ロボット制御を必要としないシンプルな機構でインライン自動化を構築できます。
渦流探傷によるシャフト・ピンの研削焼け検査
なぜ渦流探傷で研削焼けが検出できるのか
金属表面に渦電流を流すと、組織の変質（硬度変化、微細組織の乱れ）がそのまま電磁気的特性である導電率（電気の流れやすさ）と透磁率（磁気の通りやすさ）の変化として現れます。非接触のプローブがこのわずかな乱れをミリ秒単位でデジタル波形として捉えるため、高速インライン判定が成り立ちます。
プローブを近接させ高周波交番磁界により金属表面に渦電流を発生
熱変化による戻り層・硬化層で渦電流の挙動が健一部から変化
信号位相の変化をインピーダンスプレーン上のデジタル波形で捉え即判定
しきい値判定により自動選別信号を出力。全データはデジタル記録
円筒・ピン形状に適した3つの探傷方式
回転走査方式（螺旋スキャン）
ワークをチャックまたはローラーで軸回転させながら、プローブを長手方向に直進移動。ベアリングジャーナル面などを高精度に全面網羅します。
貫通又は回転コイル方式（高速一括）
小径のピンやニードルローラー、ストレートバー等に最適。リング状のコイル内をワークが通過するだけで、外周面を100%全数スクリーニング可能です。
マルチアレイプローブ方式
複数の検出素子を並べたアレイ化により、ワークやプローブを物理的に回転させることなく、ワンショットの挿入・通過だけで広範囲の欠陥を高速検知します。
【システム構成例】シャフト自動回転インライン探傷機構
円筒研削機から払い出されたシャフトをインライン上の測定ステーションに受け入れ、自動反転・回転させながらマルチ周波数プローブで瞬時に外径をスキャンします。検査結果はインライン上のNG排出シリンダーへと直結でき、タクトタイムを一切阻害することなく全数トレーサビリティを確立できます。
研削焼け検査手法の徹底比較
| 比較項目 | 渦流探傷（ローマン製品） | ナイタルエッチング | バルクハウゼンノイズ法 | 破壊式硬さ試験 |
|---|---|---|---|---|
| インライン全数検査 | ✓ 完全対応（局所的にミリ秒単位で判定） | ✗ 抜き取りのみ（数分〜数十分） | △ 条件付き（秒単位/接触判定） | ✗ 不可（圧痕付着により破壊） |
| 小径ピン・ローラーへの適応 | ✓ φ数mm以下も探傷可能 | △ 洗浄・防錆等のハンドリングが困難 | ✗ センサー先端が点接触のため微小極小径は困難 | ✗ 微小点測定のみ（全面評価は不可） |
| 非破壊・非接触性 | ✓ 非破壊・非接触（キズ付けリスク低い） | ✗ 化学的腐食を伴う（前後処理必須） | ✓ 非破壊（基本接触、超近接） | ✗ 圧痕による局部永久変形 |
| 微細割れ（クラック）の同時検出 | ✓ 焼け（材質変化）と割れを同一プローブで同時捕捉 | ✗ 焼け組織のみ（クラックは目視不可） | ✗ 焼け（応力）のみ | ✗ 硬度変化のみ |
| 運用ランニングコスト | 極めて低い（プローブ摩耗リスク低い） | 高い（廃液処理費・薬品代が毎月発生） | 高い（接触摩耗による高額センサー交換頻発） | 低い（圧子の機械的消耗のみ） |
シャフト・ピン製造における薬品管理や国際品質規格対応、渦流による自動化への代替プランについてさらに詳しく知りたい方は、特化ページ『ナイタルエッチングの代替検査 — 渦流探傷による非破壊・全数インライン化』をご覧ください。
シャフト・ピン検査でローマン製品が選ばれる理由
ドイツ・ローマン社（Rohmann GmbH）の渦流探傷システムは、極めて浅い熱影響層の判定において、ノイズを極限まで排除する独自のデジタルテクノロジーを備えています。
よくある質問（FAQ）
小径ピンから長尺シャフトまで、御社の現物ワークで検証を。
実際の部品をお預かりし、渦流探傷によって研削焼け（材質戻り層・再硬化層）や表面クラックがどのようにデジタル波形・異常判定として捕捉できるかを事前に評価する「無料サンプル検査」を実施しています。ローマン社の専門エンジニアが、最適なコイル選定と周波数条件を導き出します。
