歯車（ギア）の研削焼け検査
— 歯面の熱損傷を全数・非破壊で検出する
歯面研削は、歯車に高い精度と表面品質を与える工程です。同時に、研削焼けが最も発生しやすい工程でもあります。
歯車の歯面・歯元は、熱処理後に研削仕上げされます。しかし、この研削工程こそが「研削焼け（材質変化）」のリスクを生む工程でもあります。歯面に発生した研削焼けは外観では判別できず、使用中に歯面疲労（ピッチング）・歯元疲労折損・早期摩耗を引き起こする致命的な欠陥となります。トランスミッション・減速機・差動装置など高負荷環境で使われる歯車では、研削焼けによる早期破損が重大な品質問題に直結します。渦流探傷（ET）なら、歯面・歯元を非破壊・非接触・局所的にミリ秒単位で100%全数インライン検査が可能です。長年現場を悩ませてきたJIS B1756に規定される化学切ッチャク（ナイタル）検査の環境負荷、廃液処理コスト、環境コスト、精度管理のバラつき、そして抜き取り検査の限界から、完全に解放されます。
このページは誰向けか
- 歯面研削後の研削焼けをインラインで全数検出したい
- JIS B1756のエッチング検査を非破壊・全数方式に置き換えたい
- トランスミッション・eAxle歯車の熱損傷リスクを製造工程で排除したい
インボリュート歯面や歯元R部における過酷な薬品管理・廃液処理負荷の削減や、国際品質規格対応、渦流探傷へのインライン自動化リプレイス計画については、特化ページ『ナイタルエッチングの代替検査 — 渦流探傷による非破壊・全数インライン化』で詳しく技術解説しています。
- [1] 歯車と研削焼けの関係
- [2] 研削焼けが歯車に与える影響
- [3] JIS B1756と従来検査（エッチング）の限界
- [4] 渦流探傷による解決と歯車形状への対応
- [5] 検査手法の徹底比較表
- [6] ローマン製品・カスタムプローブの優良性
- [7] よくある質問（FAQ）
歯車と研削焼けの関係
浸炭焼入れ・高周波焼入れなどの熱処理後、歯車の歯面・歯元は研削によって仕上げられます。歯面研削は高い接触圧力のもとで行われ、砥石と歯面の間に発生する摩擦熱が逃げにくい構造です。そのため、以下の条件が重なると加工表面に局所的な摩擦熱が発生し、研削焼けが生じます。
- 砥石の目詰まり・切れ刃の劣化（ドレッシング不足）
- 過大な切り込み量や送り速度
- 研削液（クーラント）の供給不足・冷却効率の低下
- 歯形形状に由来する熱の逃げにくさ（歯元・歯面コーナー部）
精度要求が厳しい円筒ころ・テーパーころなどの転動体は、小径かつ曲率が大きいため、プローブとワークの接触条件が厳しく、研削時に熱が逃げにくい構造的特性があります。また、大量生産ラインでは砥石の摩耗にともなってスポット的に熱損傷が発生し、一定時間だけ不良品が流れるという「断続的な品質変動」が起きやすい点も、軸受製造における大きなリスクです。
研削焼けが歯車に与える影響
歯面疲労（ピッチング）
研削焼けによる引張残留応力と硬度低下が重なると、繰り返し接触応力に対する耐力が低下。使用中に歯面のピッチング（点状剥離）が早期に発生し、騒音・振動・最終的な歯面破損につながります。
歯元疲労折損
歯車が噛み合う際の最大の負荷がかかる歯元に研削焼けがある場合、曲げ疲労強度が著しく低下します。高トルク負荷がかかるトランスミッション歯車では、突発的な歯元折損のリスクがあります。
自動車のトランスミッション・終減速機・電動アクスル（eAxle）、産業機械の減速機、風力発電のギアボックスなど、高負荷・高信頼性が要求される重要保安部品（歯車）では、研削焼けによる早期破損は重大な製品リコールやライン停止、最悪の場合は安全事故に直結します。軽度から中程度の研削焼けは目視や画像認識を完全にすり抜けるため、確実な流出防止には電磁気的なアプローチ（渦流探傷）が必要不可欠です。
JIS B1756と従来検査の限界
JIS B1756：歯車の研削焼け検査規格
この規格に規定されるエッチング検査は、ナイタール（硝酸とアルコールの混合液）やピクリン酸系溶液を歯面に適用し、熱影響による組織変化を「色調変化（黒焼けなど）」として目視で評価する方法です。長く自動車や重機業界の標準手法として参照されてきましたが、量産ラインにおいては以下の構造的な限界があります。
化学的エッチング検査の課題
渦流探傷（ET）による歯車の研削焼け検査
これらの課題を根本から解決する技術が、電磁気学を応用した渦流探探検査（ET：Eddy Current Testing）です。
なぜ渦流探傷で検出できるのか：学術的にも証明された電磁気評価
研削焼けが発生すると、その部位の金属組織（硬度・結晶構造）が変化し、導電率（電気の流れやすさ）と透磁率（磁気の通りやすさ）が健部とは明確に異なります。渦流探傷はこの電磁気特性のわずかな変化を、非接触の高精度プローブが瞬時にキャッチし、デジタル波形としてOK/NGを自動判定します。
プローブから高周波電流を流し、歯面に渦電流を発生させる
研削焼け部で導電率・透磁率が変化し、渦電流が乱れる
信号の変化をデジタル波形として即座に捉え、OK/NGを自動選別
全数検査データをデジタル記録し、厳格なトレーサビリティを保証
渦流探傷（ECT）を用いた高炭素クロム軸受鋼などの評価においては、研削焼けのような熱損傷だけでなく、使用に伴う微細な金属組織の劣化や転がり疲労（Rolling Contact Fatigue）の進行度合をも電磁気特性の変化として定量的に検知・予測できることが学術論文（J-STAGE公開論文等）でも実証されています。この高い材料科学的アプローチに基づき、製造直後の熱影響を極めて高い再現性でスクリーニングします。
日立建機株式会社様とローマン・ジャパンが共著でJ-STAGEに発表した、浸炭鋼の摺動・転がり疲労損傷に関する共同研究論文（英語）は『Nondestructive Testing of Friction-Fatigued Carburized Martensitic Steel』よりご覧いただけます。渦流（ET）の応答が、X線回折による残留オーステナイト相等の変化と高い相関性を持つことが実証されています。
【技術データ】大モジュール歯車の歯面における研削焼け可視化

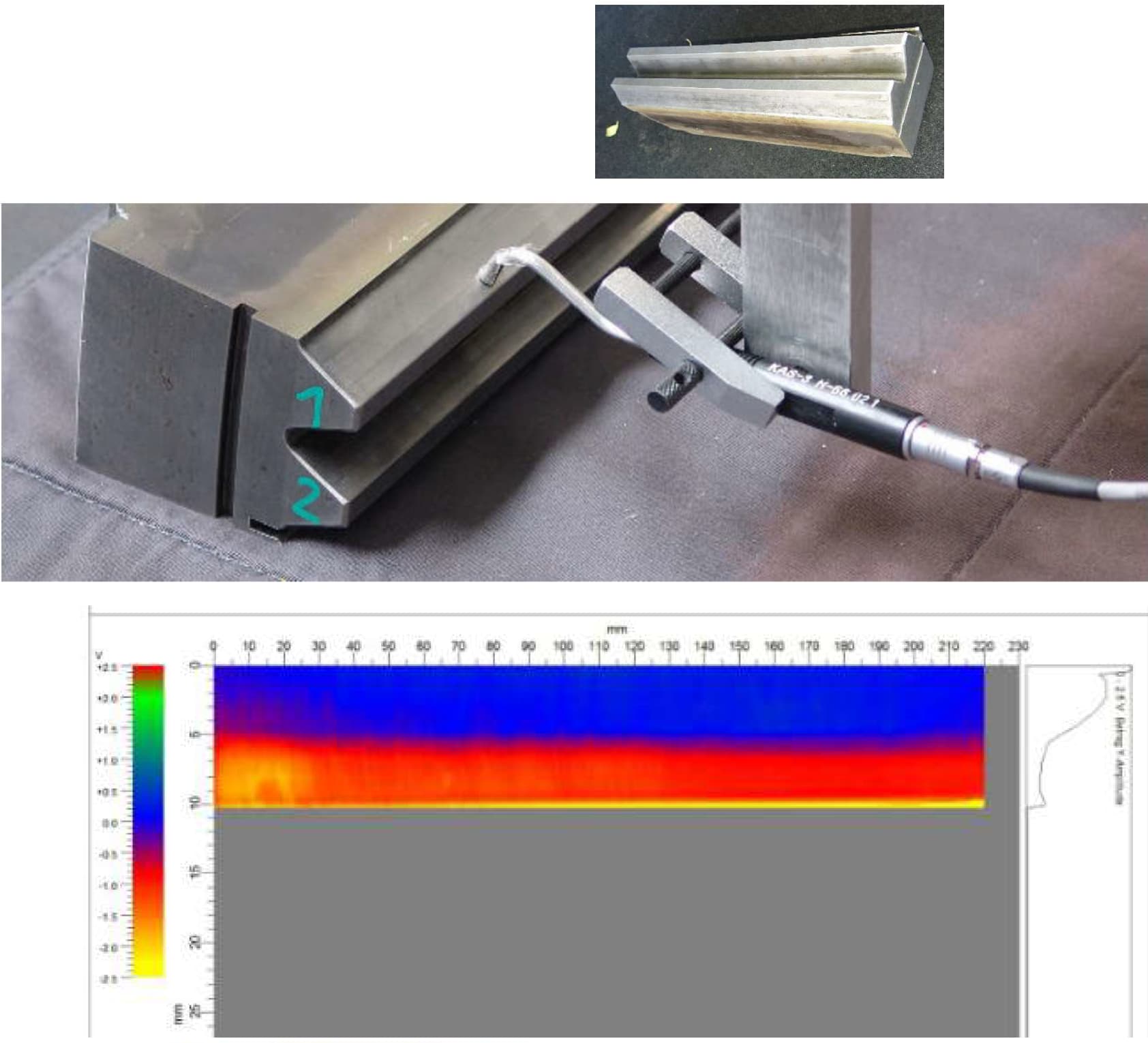

研削焼けは、表面からコンマ数ミリの極めて浅い表層のみに発生します。従来の破壊検査とは異なり、ローマンのシステムは非破壊で歯面を2次元スキャン可能。熱影響によって組織変化（戻り層など）を起こした箇所（図中の赤から橙色の領域）を客観的なデジタルマッピングデータとしてクリアに捉え、自動選別の基準とします。なお、このような高度なCスキャン画像化による詳細解析（マスターテスト）はドイツ本社へのワーク送付が必要となり、個別具体的な適合性テスト（有償）として承っております。

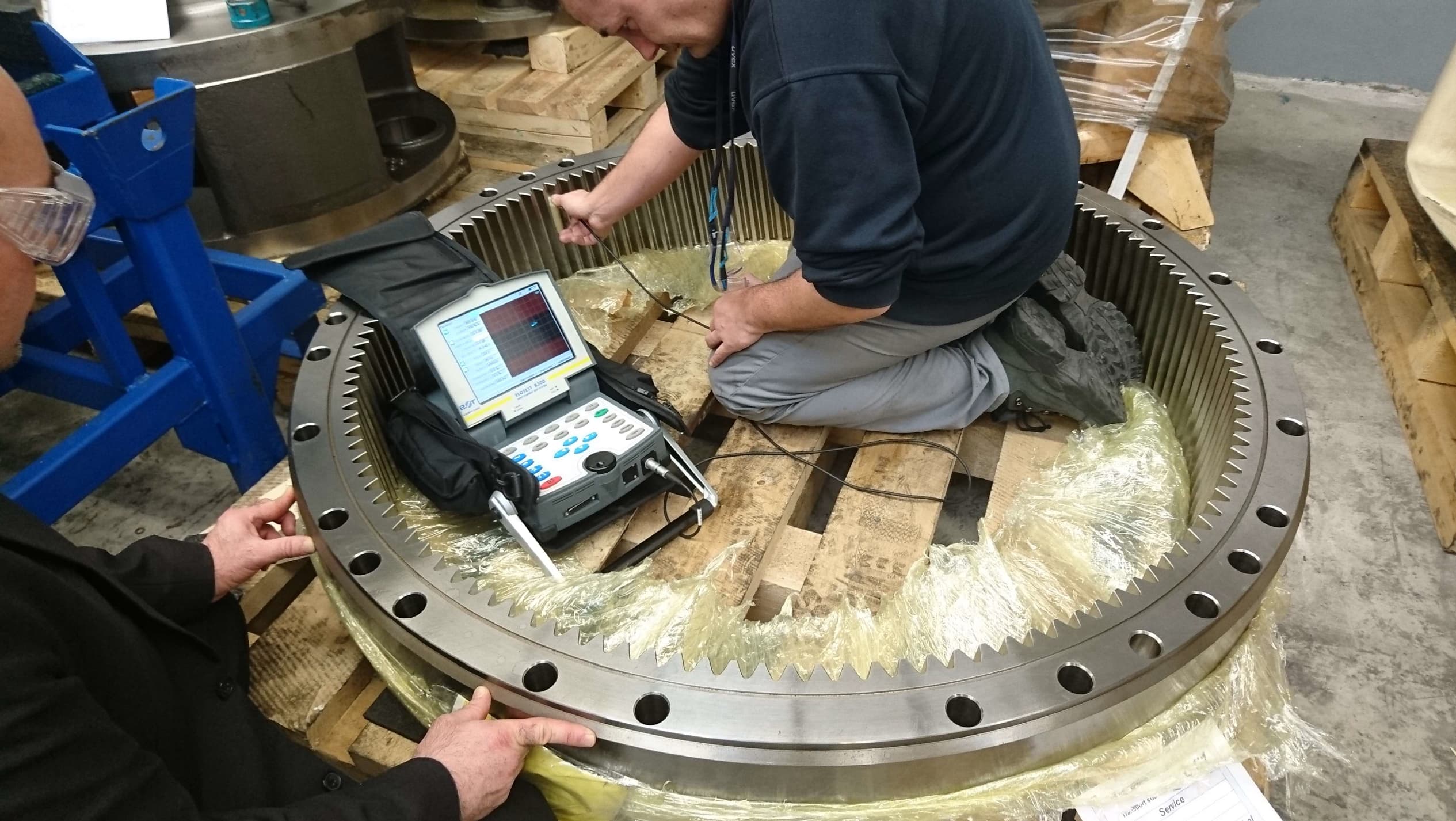

歯車形状への確実な対応と各種駆動系部品への展開

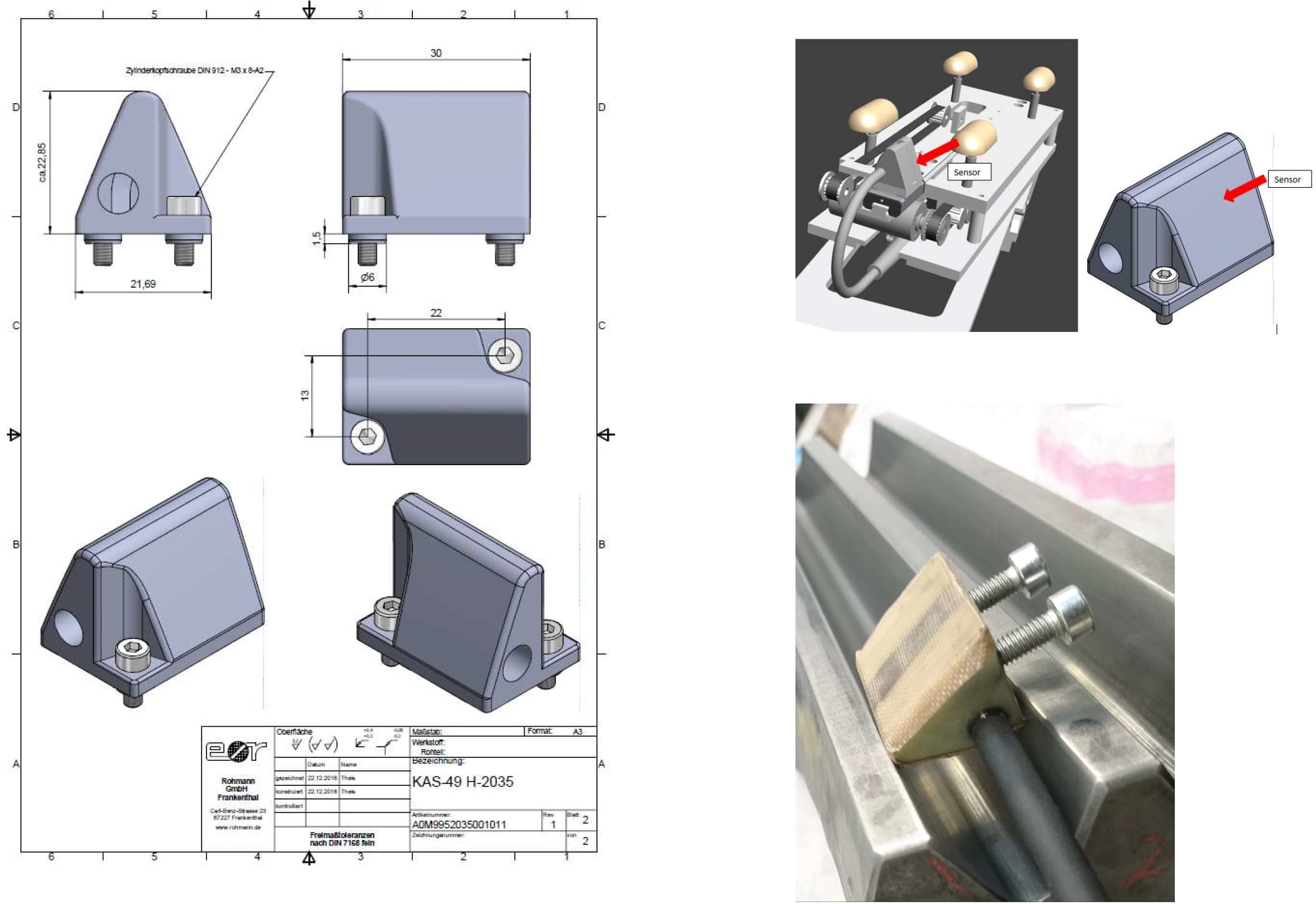

歯車は歯面・歯元・歯溝底部など複雑な3D形状を持つため、渦流探傷プローブの設計が検出性能を大きく左右します。ローマン製品では、歯形に追従するカスタムプローブを設計・製造することで、歯面から熱の集中しやすい歯元（フィレット）までを均一かつ高感度に連続スキャンできます。
⚙️ 歯面・歯元の全面走査
歯形に沿った形状追従型プローブにより、歯面全体を確実にカバー。最も危険な歯元部の見逃しを防ぎます。
🔄 インライン・全数対応
歯車を回転させながらプローブを高速走査する方式により、全歯面を自動で連続スキャン。生産ラインのタクトタイムを落とさず「全数検査」が実現します。
🔍 焼けとクラックを同時検出
マルチ周波数対応により、研削焼け（材質変化）と微細な研削割れ（構造欠陥）を同一プローブ・同一パスで同時に検出・選別します。
🔗 関連：高精度シャフト・ピン
ギヤと接合するギヤシャフト類、ミッション用出力軸、位置決めピン等も同様の電磁気アプローチが有効です。詳細は「シャフト・ピンの研削焼け検査」をご覧ください。
研削焼け検査手法の徹底比較
各検査手法のメリット・デメリットの比較表です。生産ラインにおける高速インライン化、運用コスト、品質保証度の違いが明確に表れます。
| 比較項目 | 渦流探傷（ローマン製品） | 化学的エッチング（JIS B1756） | 破壊式硬さ試験 | バルクハウゼンノイズ法（BN法） |
|---|---|---|---|---|
| 全数検査 | ✓ 完全対応（インライン高速連続） | ✗ 抜き取り・バッチのみ | ✗ 圧痕が残るため不可 | △ 条件付きで可 |
| 非破壊・非接触 | ✓ 非破壊・完全非接触 | ✗ 化学的腐食（軽微な破壊） | ✗ 圧痕発生（破壊式） | △ 非破壊（接触式・摩耗あり） |
| 前処理・後処理 | 不要 | 必要（脱脂・薬液・中和・洗浄・防錆） | 不要 | 徹底した脱脂・清浄が必要 |
| 測定スピード | 極めて高速（局所的にミリ秒単位で判定、ラインに追従） | 遅い（分単位 / ロット） | 遅い（数十秒〜数分/個） | 中速〜遅い（数秒/個） |
| ランニングコスト | 極めて低い（非接触の場合、摩耗リスク低い） | 高い（薬品代・廃液処理費が継続発生） | 低い | 高い（高価な接触センサーの頻繁な交換） |
| 複雑形状への適用 | ✓ 歯形追従プローブにより歯面・歯元を均一走査 | △ 困難（複雑形状への均一な薬液適用や目視判定の限界） | ✗ 困難 | ✗ 歯面・歯元の複雑形状への精密なトレースが困難なケースあり |
| クラックの同時検出 | ✓ 焼け（材質変化）と割れを同一プローブで同時捕捉 | ✗ 焼けのみ | ✗ 硬さのみ | ✗ 焼け（組織・応力）のみ（クラック検出不可） |
| 規格・要求との関係 | JIS B1756の代替・補完に最適（IATF16949 等の自動車業界の品質要求に基づく検査要件へ対応可能）※当該表現は「認証」を意味するものではありません | JIS B1756に規定された標準手法 | 不要 | 規格対応には個別のデータ検証が必要 |
ローマン製品・カスタムプローブが選ばれる理由
世界の主要自動車メーカーや大手駆動系部品・産業機械メーカーに選ばれているドイツ・ローマン社の渦流探傷システムは、歯車の特殊なインライン品質保証において卓越したパフォーマンスを発揮します。
よくある質問（FAQ）
まず、御社の歯車で検出テストをしてみませんか？
平歯車・はすば歯車・かさ歯車、あらゆる歯形・モジュールに対応可能です。実際のワークをお預かりし、研削焼けがどのように波形変化として捉えられるかを可視化する「無料サンプル検査」を随時実施しています。
※研削焼けはワークの形状や熱処理条件によって電磁気信号が大きく変化するため、当社では他社事例の流用ではなく、御社の実際のワークを用いた「個別具体的な適合性テスト」を重視しています。その中で、より実運用に近づけた検討を行っていただくべく、ドイツへサンプルを送付したうえで高度な有償サンプル検査もご提案可能です。
