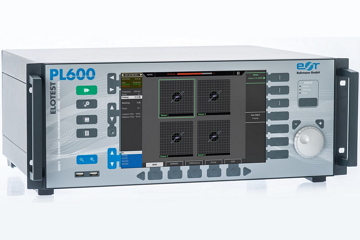

2017年発売開始。前身のPL500をベースにフルモデルチェンジ。100m/secの検査スピードで分解能1 mmとともに、シンプルなハードウェア構成、低ノイズ、高調波信号分析、最大で1024個のセンサを1台で制御するという超高拡張性。
ELOTEST PL600 詳細仕様 PDF ダウンロード(英語版)
基本ユニット技術データ | 機能モジュールを最大16スロットまで追加可能 |
追加可能なモジュールタイプ: | |
検査チャネルモジュールCHM600(基本ユニットに1個搭載済) | |
フィールドバスI/Oモジュール(4倍高速入力用。オプション) | |
24 V I/Oモジュール(4倍高速入力用。オプション) | |
8チャネルアナログI/Oモジュール(オプション) | |
他、PL500用プラグインカードと互換 | |
スクリーンショット機能 | 1280 x 800ピクセル、10.1インチIPS方式TFT液晶ディスプレイ |
HDMIにより外部フルHDモニタと接続可能(USBと同時利用によりタッチスクリーン操作可能) | |
検査チャネルモジュールCHM600 | |
検査周波数 | 10 Hz~12 MHz |
ドライバ出力+/-10 Vs、最大1000 mA | |
センサ電流を計測制御 | |
電圧/電流制御操作管理 | |
励磁コイルの常時モニタリングにより断線やショートを即時検出 | |
センサ入力 | 各モジュールに入力チャネル2個 |
差動回路CMRRが90 dB | |
レシーバコイルの常時モニタリングによる断線の即時検出 | |
低ノイズ、デジタル調整可能かつマルチプレクス可能なプリアンプ | |
2 x 18 bit ADC(5 MSpsコンバージョンレート) | |
完全デジタル復調、FPGAベース信号処理、250 kSpsサンプリングレート | |
デジタル信号処理 | FPGAによる高機能信号処理 |
デジタル正弦波ジェネレータ10 Hz~12 MHz | |
2つの異なるデジタル復調段階 | |
デジタル信号処理 | |
距離補正(補助チャネル不要。「アドバンス」ライセンス) | |
信号フィルタ1 Hz~100 kHz(個別調整可能。1桁ごとに29段階) | |
位相0~359.5°(0.5°刻み) | |
各種リアルタイム評価しきい値(仕様、またライセンスに応じて選択可能) | |
センサ接続 | 26ピンHD Subコネクタ(ELOTEST PL500の全センサと互換) |
1チャネルあたり最大64センサを内蔵したセンサアレイを接続可能 | |
外部マルチプレクサを用いて1チャネルあたり最大64個のセンサを接続可能 | |
インテリジェント「トリガオール」入力機能により様々なトリガ信号の処理が可能 | |
内蔵I/Oプロセッサ | 高速I/Oプロセッサを基本ユニットに搭載 |
シフトレジスタ、エンドサプレッション、FIFO機能、様々なI/O機能を構成可能 | |
I/Oボード(フィールドバス、24 V I/O)やチャネル関連プログラマブルI/Oポートを用いて外部システムと接続可能 | |
「ライセンス」システム | |
「ベーシック」ライセンス (基本ユニットに含まれる) |
全復調信号帯域及び完全(100 kHz)信号品質 |
チャネルごとに1つの検査パラメータセット | |
「アドバンス」ライセンス (チャネルごと。オプション) |
「ベーシック」ライセンスに含まれる全ての機能 |
1チャネルで最大64個の仮想センサを制御可能 | |
同一チャネルで最大64個の異なるパラメータセットによる検査が可能 | |
同一チャネル内の各仮想チャネルは全てのパラメータを個別に設定可能 | |
各仮想センサ間切り替え周波数250 kHz | |
内部マルチプレクサを用いて2個のセンサを同一チャネルに接続可能 | |
外部マルチプレクサハードウェアを用いて最大64個のセンサを同一チャネルに接続可能(各センサ間切り替え周波数は125 kHz) | |
第3世代距離補正(追加ハードウェア不要。全復調信号帯域で利用可能) | |
利用可能な不良信号評価しきい値の拡張(マルチセクターしきい値、トレランスバンドしきい値を含む) | |
高度なセンサモニタリング(ノイズモニタ) | |
信号の高調波分析(5次まで。最大2 MHzまでの検査周波数。研磨焼けの高精度検査などに利用可能) | |
「アドバンス・プラス」ライセンス (チャネルごと。オプション) |
「アドバンス」ライセンスに含まれる全ての機能 |
高速多周波選別(複数ロット、複数バッチ選別)と高調波分析 | |
高速1周波選別(切り返し点自動検出機能付き)と高調波分析 | |
性能指数を用いて良/不良の「度合い」を定量評価 | |
リモート制御機能/PCソフトウェア | 遠隔距離(最大100 m)からフルHD外部タッチパネルを用いたリモート制御 |
PC(Windows/Linux/Mac)とTCP/IPを用いたリモート制御とリモートメンテナンス | |
カスタマイズしたソフトウェアとオープンTCP/IPプロトコルを用いたリモート制御 | |
装置概要情報 | |
筐体保護等級 | IP30 |
寸法 | 幅:482.6 mm(19インチ) |
奥行き:375 mm + 35 mm | |
高さ:177 mm(4 HU)(注1) (注1)EIA-310-D、DIN 41494に準拠 |
|
重量 | 10.5 kg (1チャネル基本ユニット) |
ELOTEST PL600 詳細仕様 PDF ダウンロード(英語版)
仕様は予告なく変更となる場合がございます。詳しくは03-6265-4891またはsales@rohmann.co.jpまでお問い合わせください。
