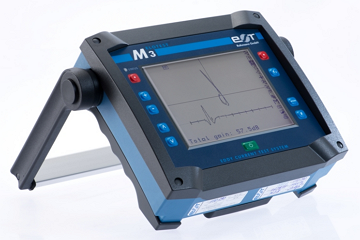

| ELOTEST M3装置概要 | ピクトグラム表示による分かりやすいボタン操作 | |
| 7ヶ国語対応ユーザメニュー（英語、ドイツ語、フランス語、イタリア語、スウェーデン語、スペイン語、中国語） | ||
| 日本語操作説明書あり | ||
| 自動バランスボタン | ||
| 自動リフトオフボタン | ||
| 機能を選択可能なファンクションボタン | ||
| 1段階までの浅いサブメニューレベル | ||
| 直感的な操作が可能 | ||
| ローター回転数10段階制御（900～2700 rpm／トルク補正） | ||
| プローブ接続 | 11ピンFischerソケット（8ピンFischer互換） | |
| BNCコネクタ（パラメトリックプローブ及び共振プローブ用） | ||
| 他社製プローブもBNCコネクタまたは各種アダプタを利用し接続可能 | ||
| アクティブプローブ補正 | 最適な信号表示を実現するプローブ応答信号の自動補正 | |
| 検査周波数の自動設定（プローブ、検査仕様ごとに最適化） | ||
| 単一コイルプローブの自動バランス （内蔵精密補正回路による／外部装置不要） |
||
| 検査周波数 | 10 Hz～12 MHz | |
| 連続調整可能 | ||
| 水晶振動子発振 | ||
| Hz, kHz, MHz単位で表示 | ||
| 周波数安定性50 ppm | ||
| 2周波モードあり | ||
| 2周波混合モードあり | ||
| 励磁電圧電流 | 0～100 %（2 %刻み） | |
| （100 % = +/-10 V; 最大300 mA） | ||
| ゲイン | 最大140 dB | |
| プリアンプ | 0～60 dB（0.5 dB刻み） | |
| （検査周波数が100 kHz未満のとき、0～40 dB） | ||
| メインアンプ | 0～60 dB（0.5 dB刻み） | |
| Y軸拡大 | 0～20 dB（1 dB刻み） | |
| 位相 | 0～359.5 °（0.5 °刻み） | |
| フィルタ | LP （ローパスフィルタ） |
1.3 Hz～10 kHz（40段階） |
| HP （ハイパスフィルタ） |
0 Hz～10 kHz（40段階） | |
| BP （バンドパスフィルタ） |
0 Hz～10 kHz（LPとHPの組み合わせ） | |
| HDフィルタ | ローター用自動フィルタ | |
| 欠陥信号を自動で画面中央に表示 | ||
| 液晶ディスプレイ | 5.7インチ大画面（120 mm x 89 mm） | |
| 長寿命LEDバックライト | ||
| 320 x 240ピクセル、リフレッシュレート75 Hz/td> | ||
| サンプリングレート220 kHz、遅延なし | ||
| 信号の全画面表示。メニュー表示時も画面面積の89 %で信号表示。 | ||
| 視野角80 ° | ||
| 表示モード | X/Y表示 | インピダンス表示 |
| Y/t表示 | 時系列表示。周期0.5 msec～60 sec | |
| デュアルスクリーン | X/YとY/tの同時表示 | |
| 参照信号をバックグラウンド表示可能 | ||
| グリッドサイズ可変 | ||
| 表示濃度可変 | ||
| 座標軸原点表示位置可変 | X/Y中央 | |
| X/Y中央下 | ||
| X/Y中央右下 | ||
| ゼロ点自由移動可能 | ||
| ローター使用時オートトリガー | ||
| 2周波モード時の信号同時表示 | ||
| 信号残像時間0.1～70 sec（12段階調整可能） | ||
| 信号画像固定。手動消去または自動消去（2～80 secごと）。 | ||
| アラーム | 赤色LED点灯またはアラーム音 | |
| ゲート（しきい値） | +Y（横線）／ボックス／円／円+Yの4種類 | |
| 全表示モードで利用可能 | ||
| 反転可能 | ||
| アラーム | ランプ点灯／ブザー | |
| パラメータ設定／画像保存 | パラメータ設定99個保存可能 | |
| いつでも変更、保存、呼出可能 | ||
| 10個の検査仕様ごとの推奨パラメータ（上書き、変更、消去不可） | ||
| 32個の画像保存。パラメータ設定を含む | ||
| パラメータ設定と画像は英数字からなるファイル名で管理可能 | ||
| ストリップチャート可能 （信号のX及びY成分の長時間記録 20 sec～24 hour。9万データ点を漏れなく記録。） |
||
| データ保護（バックアップ電池） | ||
| 導電率測定 | 単位 | %IACSまたはMS/m |
| 測定範囲 | 1 %IACS～110 %IACS | |
| 測定周波数 | 60 kHzまたは480 kHz | |
| 校正 | 2つの異なる校正試験片を用いる | |
| 膜厚測定 | 非磁性導電体上の絶縁体（塗装など）の膜厚測定 | |
| 単位 | µm | |
| 測定範囲 | 最大1000 µmまたは40 mil | |
| 測定周波数 | 60 kHzまたは480 kHz | |
| 校正 | 2つの異なる校正試験片を用いる | |
| 2周波測定 | 各周波数の切り替え頻度最大1 kHz | |
| 各周波数は任意、個別に変更可能 | ||
| 周波数混合機能（ノイズ低減） | ||
| PCまたはプリンタ接続 インターフェース | RS-232C（D-Sub 9ピン） | |
| Bluetooth | ||
| バッテリ | リチウムイオン電池（14.8 V/1.95 Ah） | |
| 最大4時間半駆動 | ||
| ローター使用時、最大3時間半駆動 | ||
| バッテリ残量表示機能 | ||
| 少残量アラーム（赤色LED点滅またはアラーム音） | ||
| 約1時間で70 %充電可能 | ||
| 約3時間でフル充電可能 | ||
| バッテリ交換が容易な設計 | ||
| 専用充電器付属 | ||
| 対応電源電圧90～250 V AC | ||
| 動作環境 | 動作温度 | -20 ℃～+50 ℃ |
| 保管温度 | -30 ℃～+80 ℃ | |
| 充電温度 | 0 ℃～+40 ℃ | |
| （いずれも湿度0～85 %対応。ただし、結露なきこと） | ||
| サイズ、重量 | 高さ x 幅 x 厚さ | 180 mm x 200 mm x 76 mm |
| 重さ | 1.2 kg | |
| データ管理PCソフトウェア | 専用ソフトウェア付属 | |
| ドラッグ・アンド・ドロップで信号画像、パラメータ設定を保存、管理 | ||
| 検査レポート出力が容易 | ||
| CD-ROMまたはUSBメモリスティックで提供 | ||
| D-Sub 9ピン、またはアダプタを用いてPCのUSBをポートとM3を接続 | ||
仕様は予告なく変更となる場合がございます。詳しくは03-6265-4891またはsales@rohmann.co.jpまでお問い合わせください。
